海淀駕校科目二無線監控成功案例
項目背景
隨著我國經濟的高速發展和人類社會的不斷進步，駕校的信息化應用正在 ?不斷深入，從學員信息管理，直到今天的無線監控系統的應用，創新的網絡技術正在為駕校培養高素質的駕駛員發揮重要作用。應眾多駕校的實際駕駛學習、考試的需要專注于無線視頻網絡傳輸?shù)娜A騫科技優波通通過與交管局 ?專業技術人員以及駕校管理人員的深入溝通，結合學員學習過程中的駕駛學習、考桿、 ?路考等實際應用，將先進的無線微波傳輸系統與視頻系統其進行了高效 ?整合開發出一套先進的駕校無線視頻監控系統以提高駕校管理部門的監督管理學員的效率同時可以為學員提供更加科學、先進的學習考試環境。
?
北京市海淀區汽車駕駛學校簡稱海淀駕校，位于海淀區北部風景旅游景區。屬海淀區區屬大型企業，創建于1985年，占地3000多畝。海淀駕校的創建開辟了駕駛員培訓市場，使駕駛學校形成了一種行業。歷經三十年的發展，擁有愛麗舍、比亞迪、桑塔納、兩輪摩托、三輪摩托教練車700多臺。建有全市較大的法規培訓教學樓和先進的電教、考試設備，樁、路考電腦監控設備及標志、標線，訓練科目齊全的訓練場、獨立的考試場，樁、路考場均為學員考試配備了專用考試車輛。海淀駕校接納周邊六所駕校的培訓、考試、辦理手續工作。學員在海淀駕校報名學車，實現了從科目一到科目三的整個培訓、考試過程。為方便學員參加培訓，海淀駕校配備免費接送學員班車50余臺。
本次的項目主要針對科目二的無線監控項目進行改造，原來用的無線網橋在考試過程中經常出現丟包、視頻卡段、數據丟失等現象，導致學員無法順利的完成考試，或者學員考試完成后想調取視頻查看自己的考試過失，無法完整的調取。針對以上情況，為解決此問題，采用了華騫（北京）科技有限公司的單鏈路系統：5 臺中心基站和20 臺車載終端。
客戶需求
將海淀駕校原有的無線傳輸系統全部撤銷，改用優波通無線網橋進行視頻和數據的傳輸，客戶要求保證前方的視頻在后臺監控中心不出現卡點、斷點或者丟失數據。
網絡拓撲架構
本方案涉及到視頻監控數據傳輸，采用 UBoTong的電信級室外無線網橋。系統基于IEEE802.11a/n 無線通信協議，工作在 5.8G 頻段，具有較強的抗干擾能力，提供 300M 的無線傳輸帶寬，是理想的無線漫游移動視頻監控傳輸產品。
由于場考面積較大，所以采用5 臺中心基站來進行信號的覆蓋，20 臺車載在場地內同時進行考試，經過測試和實際應用，優波通無線設備可以無縫漫游傳輸，后臺監控中心沒有出現中斷和卡的現象，解決了之前的視頻和數據回傳卡段現象。
方案中使用無線AP基站 作為中心點設備，使用 360 度的全向天線，與車內車載設備和監控攝像機相連。采用點對多點傳輸方式,把車內各個監控點的圖像全部連入中心監控網絡。監控中心通過本地監控主機，可查看所有監控點的視頻監控畫面。
方案拓撲架設示意圖見下圖：
?

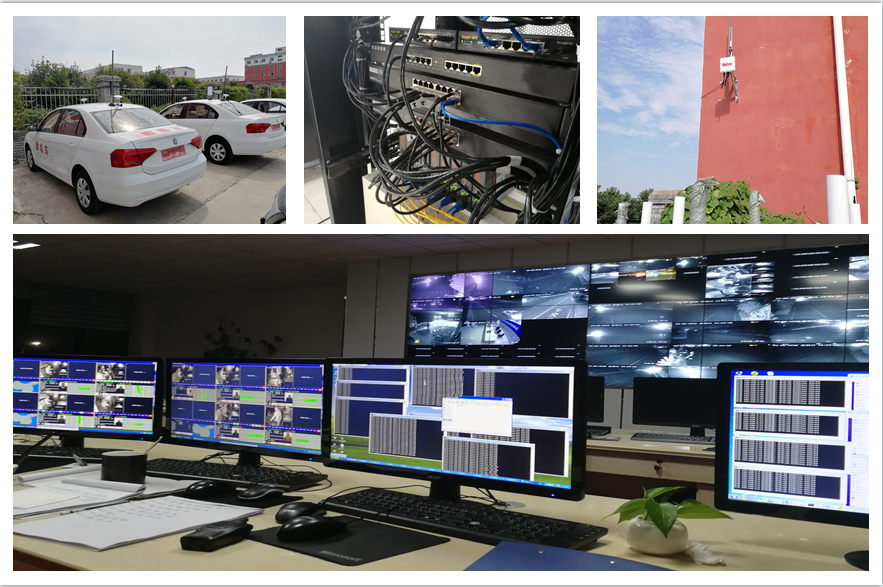

實際效果圖?
?
系統優勢?
實時性：車輛在考試場地行進過程中即可將車內的視頻和數據實時傳回監控中心，保證監考人員快速知道考試現場情況，及時作出判斷；
漫游性：無線信號由于受場地各種因素的影響，項目場地分散等原因通常無法通過一個中心基站覆蓋全場地，需要架設多臺基站進行場地覆蓋。車載設備在不同中心基站之間可以快速切換，系統可以做到無縫切換，可謂零漫游從而保證圖像傳輸?shù)倪B續性，保證視頻的流暢和完整；
穩定性：系統設備均是工業級產品，適應高溫、低溫變化，防塵、防水、防震等，很大程度上減少了外界因素對系統正常運行造成的影響，使系統具有更高的穩定性；
靈活性：場地新增考試車輛只需要增加車載設備，即可輕松接入考試系統網絡中，系統擴容性強。
